Bơm ngang so với dọc: Hiểu về sự khác biệt chính

Máy bơm ngang và dọc là hai trong số các loại máy bơm phổ biến nhất được sử dụng trong các ngành công nghiệp khác nhau, từ xử lý nước và nông nghiệp đến sản xuất. Cả hai phục vụ chức năng chính của chất lỏng di chuyển, nhưng các thiết kế, định hướng và đặc điểm hoạt động riêng biệt của chúng dẫn đến sự khác biệt đáng kể trong các ứng dụng và hiệu suất của chúng.

Mục đích của bài viết này là khám phá những sự khác biệt chính này, cung cấp một so sánh rõ ràng về thiết kế, ưu điểm, bất lợi và các trường hợp sử dụng điển hình . Bằng cách hiểu những khác biệt này, người đọc sẽ được trang bị tốt hơn để chọn máy bơm phù hợp nhất cho nhu cầu cụ thể của họ, đảm bảo hiệu quả tối ưu, độ tin cậy và hiệu quả chi phí.

Bơm ngang là gì?

MỘT bơm ngang là một loại máy bơm trong đó Trục bơm được định hướng theo chiều ngang . Thiết kế này được cho là cấu hình bơm phổ biến và dễ nhận biết nhất. Chất lỏng đi vào máy bơm ở trung tâm của bánh công tác và được thải ra ở một góc phải vào đường hút.

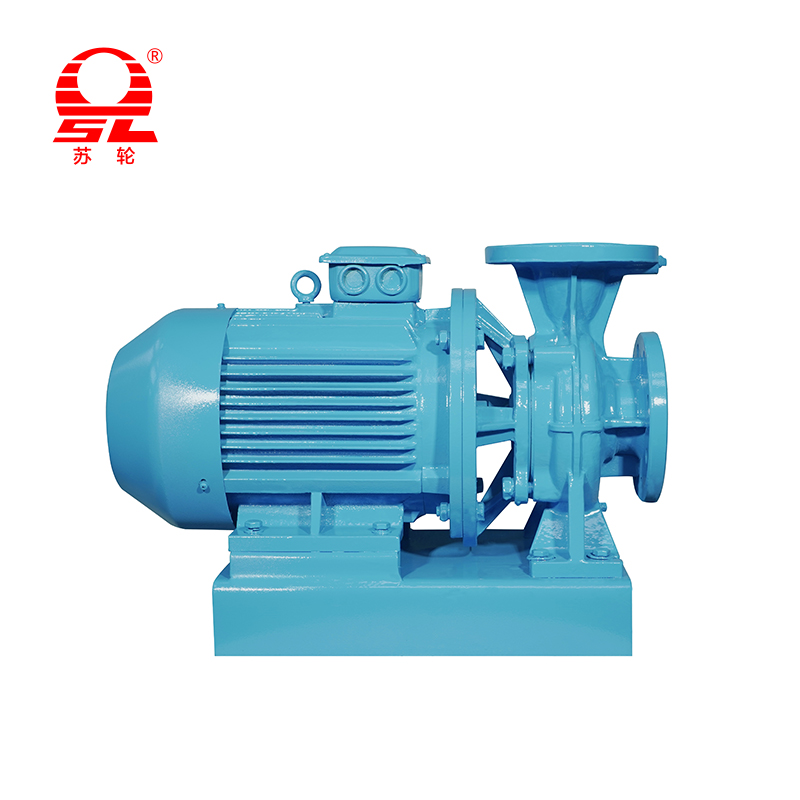

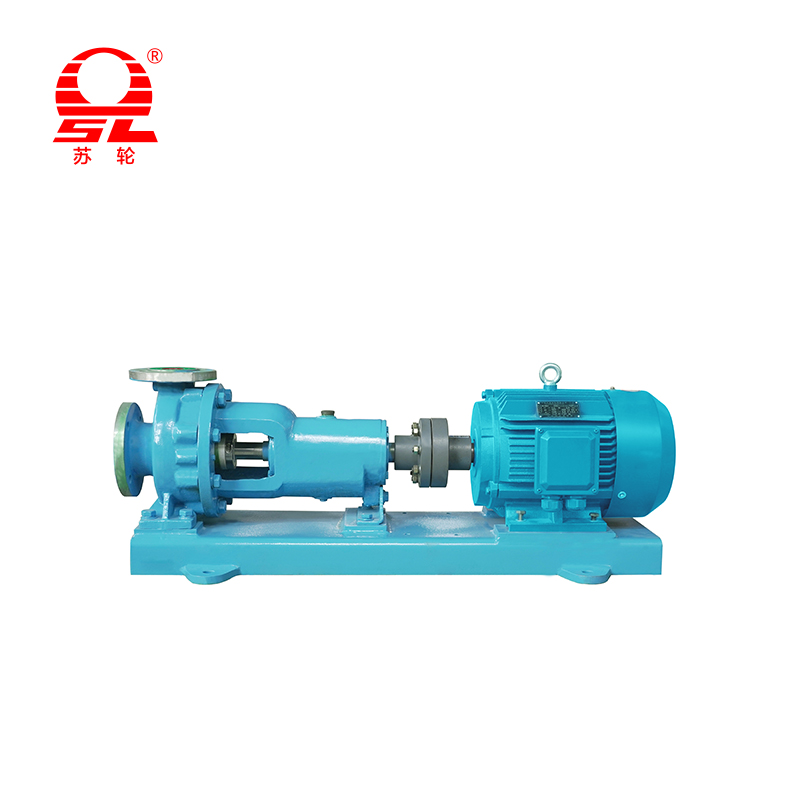

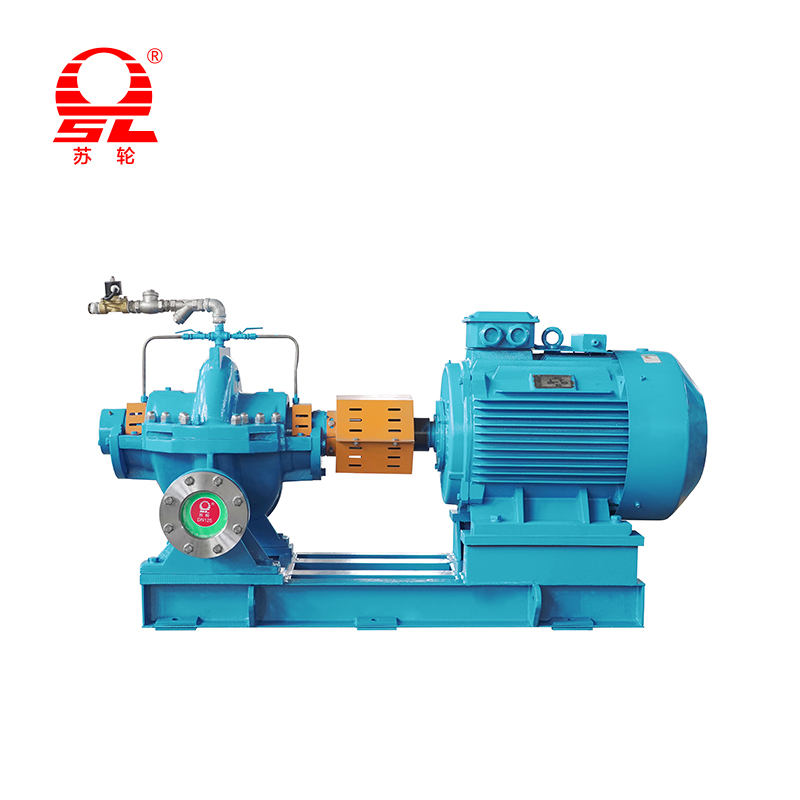

Một ví dụ phổ biến là Bơm ly tâm ngang , sử dụng một cánh quạt quay để tăng vận tốc và áp suất của chất lỏng. Chúng rất linh hoạt và được sử dụng rộng rãi trong các ứng dụng như Hệ thống cấp nước, tưới tiêu, chuyển chất lỏng công nghiệp và xử lý hóa học . Thiết kế đơn giản của họ cho phép dễ dàng truy cập vào các thành phần, giúp đơn giản hóa việc bảo trì và sửa chữa.

Máy bơm thẳng đứng là gì?

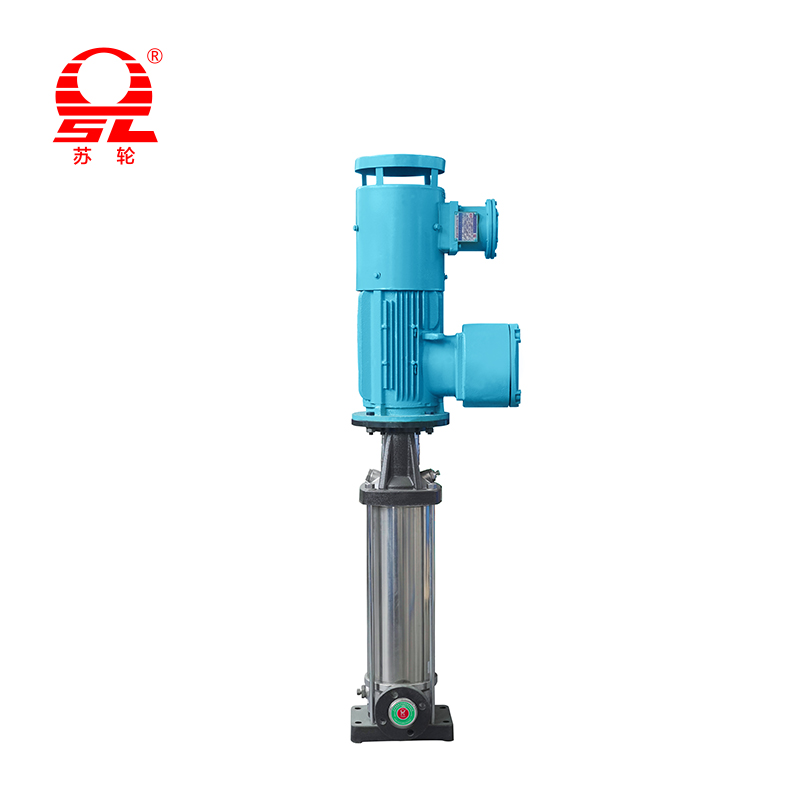

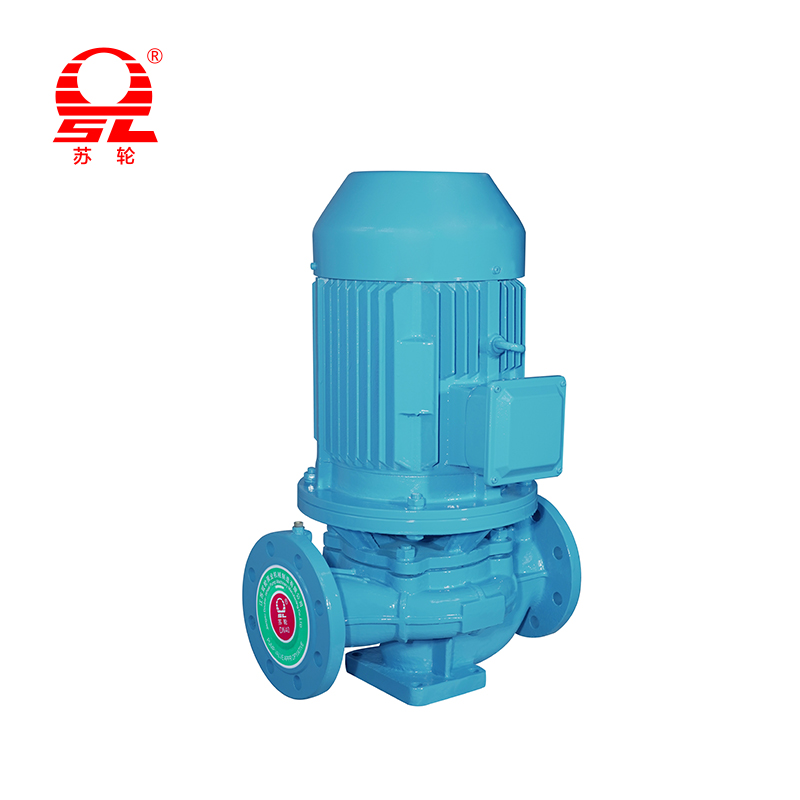

MỘT bơm thẳng đứng là một máy bơm trong đó Trục bơm được định hướng theo chiều dọc . Định hướng này cho phép máy bơm được lắp đặt trong một dấu chân nhỏ hơn, làm cho nó lý tưởng cho không gian chặt chẽ. Máy bơm có thể được nhấn chìm một phần hoặc đầy đủ trong chất lỏng.

Một ví dụ điển hình là Bơm tua bin thẳng đứng , thường được sử dụng trong các giếng sâu hoặc bể phốt. Một loại khác là bơm chìm , được ngâm hoàn toàn trong chất lỏng. Bơm dọc thường được sử dụng cho các ứng dụng trong đó nguồn chất lỏng dưới mặt đất, chẳng hạn như bơm sâu, xử lý nước thải và hệ thống phòng cháy chữa cháy . Thiết kế của họ giúp giải quyết các vấn đề liên quan đến chất lỏng nhiệt độ cao hoặc không gian có sẵn hạn chế.

Sự khác biệt chính giữa máy bơm ngang và dọc

Thiết kế và cấu hình: Sự khác biệt rõ ràng nhất là định hướng của họ. Bơm ngang có a trục ngang và thường được cài đặt trên một tấm đế. Điều này làm cho chúng dễ dàng truy cập nhưng yêu cầu một không gian sàn lớn hơn. Ngược lại, Bơm thẳng đứng có a trục dọc , với động cơ gắn trên máy bơm. Thiết kế này cho phép chúng được nhấn chìm hoặc lắp đặt trong thùng chứa hoặc hố, giảm đáng kể dấu chân của chúng.

Yêu cầu không gian: Bơm thẳng đứng là người chiến thắng rõ ràng để tiết kiệm không gian. Bởi vì động cơ của chúng được xếp chồng lên trên máy bơm, chúng có một cái nhỏ hơn nhiều dấu chân So với bơm ngang. Điều này làm cho máy bơm thẳng đứng trở nên lý tưởng cho việc lắp đặt trong đó không gian sàn bị hạn chế, chẳng hạn như trong các nhà máy nhỏ hoặc nhà máy bơm. Bơm ngang yêu cầu nhiều hơn không gian sàn Đối với cả máy bơm và động cơ, vì chúng nằm cạnh nhau.

NPSH (Đầu hút dương tính): NPSH là áp lực tại cổng hút của một máy bơm cần thiết để tránh xâm thực. Bơm thẳng đứng thường được thiết kế để chìm trong chất lỏng, cung cấp đầu hút dương và tuyệt vời Hiệu suất NPSH . Điều này làm cho chúng phù hợp cho các ứng dụng có mức chất lỏng thấp hoặc những người xử lý các chất lỏng nhiệt độ cao gần với điểm sôi của chúng. Bơm ngang có thể dễ bị Vấn đề NPSH , vì chúng thường cần được đặt bên dưới nguồn chất lỏng để đảm bảo áp suất hút đầy đủ, điều này không phải lúc nào cũng khả thi.

Cài đặt và bảo trì: Cài đặt vì Bơm ngang nói chung là đơn giản hơn và ít phức tạp hơn. Họ dễ dàng hơn để cấp và căn chỉnh. Các thành phần của họ có thể truy cập dễ dàng, làm cho Bảo trì và sửa chữa đơn giản. Vì Bơm thẳng đứng , cài đặt có thể phức tạp hơn, đặc biệt đối với các loại sâu hoặc chìm, thường yêu cầu thiết bị nâng chuyên dụng. BẢO TRÌ Cũng khó khăn hơn, vì việc truy cập cánh quạt và các thành phần chìm khác có thể khó khăn và tốn thời gian.

Ứng dụng: Bơm ngang vô cùng linh hoạt và là lựa chọn cho một loạt các ứng dụng, bao gồm cả Cung cấp nước, tưới tiêu và chuyển chất lỏng công nghiệp nơi cần một dòng chảy ổn định. Bơm thẳng đứng vượt trội trong các ứng dụng cụ thể, đặc biệt là các ứng dụng liên quan đến Điều kiện NPSH thấp, bơm sâu, xử lý nước thải và các kịch bản khác trong đó nguồn chất lỏng nằm dưới vị trí của máy bơm. Chúng cũng được sử dụng rộng rãi trong Hệ thống phòng cháy chữa cháy vì chúng đáng tin cậy và không yêu cầu một hệ thống mồi bên ngoài.

Hiệu quả và chi phí: Các hiệu quả của cả hai loại bơm có thể rất cao, nhưng nó phụ thuộc nhiều hơn vào thiết kế và ứng dụng cụ thể. Tuy nhiên, Bơm ngang Nói chung có một lợi thế nhẹ về hiệu quả để chuyển chất lỏng tiêu chuẩn, chủ yếu là do thiết kế đơn giản hơn. Bơm thẳng đứng Có thể có hiệu quả thấp hơn trong một số trường hợp do ma sát trục và ổ trục dài hơn. Về mặt trị giá , The Giá mua ban đầu của a bơm ngang thường thấp hơn. Tuy nhiên, khi xem xét tổng thể chi phí hoạt động , Bơm dọc có thể kinh tế hơn trong thời gian dài cho các ứng dụng NPSH thấp cụ thể bằng cách tránh sự cần thiết phải sửa đổi phía hút đắt tiền.

Bảng so sánh tham số

Ưu điểm và nhược điểm

Bơm ngang

Thuận lợi

• Bảo trì dễ dàng: Các thành phần chính có thể dễ dàng truy cập, đơn giản hóa việc bảo trì thường xuyên, kiểm tra và sửa chữa. Điều này làm giảm thời gian chết và chi phí lao động.

• Hiệu quả cao: Đối với các ứng dụng truyền chất lỏng tiêu chuẩn, máy bơm ngang thường hiệu quả hơn do đường dẫn đơn giản và trực tiếp hơn.

• Tính linh hoạt: Chúng rất linh hoạt và có sẵn rộng rãi trong các kích cỡ và cấu hình khác nhau, làm cho chúng phù hợp cho một loạt các ứng dụng.

• Chi phí ban đầu thấp hơn: Trong nhiều trường hợp, chi phí mua và lắp đặt ban đầu cho một bơm ngang thấp hơn so với một bơm thẳng đứng có công suất tương tự.

Bất lợi

• Dấu chân lớn hơn: Họ yêu cầu nhiều không gian sàn hơn, có thể là một ràng buộc đáng kể trong các cơ sở có không gian hạn chế.

• Các vấn đề NPSH: Chúng dễ bị các vấn đề về đầu hút tích cực ròng, đòi hỏi phải cài đặt cẩn thận và đôi khi vị trí thấp hơn nguồn chất lỏng để ngăn chặn sự xâm thực.

• Không chìm: Bơm ngang không được thiết kế để chìm trong chất lỏng, hạn chế việc sử dụng chúng trong các ứng dụng nhất định như giếng sâu hoặc bể phốt.

Bơm thẳng đứng

Thuận lợi

• Dấu chân nhỏ hơn: Thiết kế thẳng đứng, xếp chồng của họ đòi hỏi không gian sàn ít hơn đáng kể, khiến chúng trở nên lý tưởng cho việc lắp đặt trong không gian chật hẹp.

• Hiệu suất NPSH tốt hơn: Bằng cách bị ngập trong chất lỏng, chúng vốn đã có hiệu suất NPSH tốt hơn, ngăn chặn sự xâm thực và rất quan trọng để xử lý chất lỏng nhiệt độ cao hoặc dễ bay hơi.

• Hiệu quả cho các ứng dụng cụ thể: Chúng cực kỳ hiệu quả cho các ứng dụng như bơm sâu và thoát nước hố, trong đó nguồn chất lỏng nằm dưới máy bơm.

• Không yêu cầu mồi: Khi ngập nước, chúng tự chữa khỏi, loại bỏ sự cần thiết của các hệ thống mồi bên ngoài.

Bất lợi

• Bảo trì phức tạp: Việc truy cập các thành phần ngập nước có thể khó khăn và tốn thời gian, yêu cầu thiết bị nâng chuyên dụng và tăng chi phí bảo trì và thời gian chết.

• Chi phí ban đầu cao hơn: Chi phí ban đầu có thể cao hơn do các yêu cầu thiết kế và cài đặt chuyên dụng của họ.

• Tiềm năng cho hiệu quả thấp hơn: Mặc dù hiệu quả cao trong các ứng dụng cụ thể của chúng, hiệu quả của máy bơm dọc đôi khi có thể thấp hơn so với máy bơm nằm ngang trong các kịch bản chuyển tiêu chuẩn do trục dài hơn và tăng ma sát mang.

Chọn đúng máy bơm

Các yếu tố để xem xét

• Tốc độ dòng chảy và yêu cầu đầu: Xác định thể tích yêu cầu của chất lỏng (tốc độ dòng chảy) và chiều cao mà nó cần được nâng lên (đầu). Đây là những nền tảng để định cỡ bất kỳ máy bơm.

• Không gian có sẵn: Đánh giá không gian vật lý có sẵn cho máy bơm và động cơ của nó. Nếu không gian sàn bị hạn chế, một máy bơm thẳng đứng có thể là lựa chọn khả thi duy nhất.

• Đặc điểm chất lỏng: Hãy xem xét loại chất lỏng được bơm (ví dụ: nước sạch, nước thải, hóa chất, chất lỏng nhiệt độ cao). Điều này sẽ ảnh hưởng đến lựa chọn vật liệu và loại bơm.

• Ngân sách: Đánh giá chi phí mua hàng ban đầu, chi phí lắp đặt và chi phí vận hành và bảo trì dài hạn.

Khi nào chọn bơm ngang Chọn một bơm ngang khi:

• Không gian sàn không phải là một yếu tố hạn chế.

• Nguồn chất lỏng nằm ở hoặc trên vị trí của máy bơm.

• Dễ bảo trì và sửa chữa là ưu tiên hàng đầu.

• Ứng dụng yêu cầu một giải pháp truyền chất lỏng tiêu chuẩn, đa năng.

Khi nào nên chọn một máy bơm thẳng đứng Chọn một máy bơm thẳng đứng khi:

• Không gian sàn bị hạn chế.

• Nguồn chất lỏng nằm dưới máy bơm (ví dụ: giếng sâu, thùng chứa).

• NPSH là một mối quan tâm quan trọng, chẳng hạn như với chất lỏng nhiệt độ cao.

• Máy bơm cần được nhấn chìm cho ứng dụng (ví dụ: thoát nước, nước thải).

Mẹo bảo trì cho cả hai loại máy bơm

Hướng dẫn bảo trì chung

Bất kể loại bơm, bảo trì nhất quán là rất quan trọng cho tuổi thọ và hiệu quả. MỘT Lịch bảo trì phòng ngừa nên luôn luôn được thiết lập, bao gồm kiểm tra hàng ngày, hàng tuần và hàng tháng. Các nhiệm vụ chính bao gồm:

• Kiểm tra trực quan: Thường xuyên kiểm tra rò rỉ, tiếng ồn bất thường và rung động quá mức. Đây thường là những dấu hiệu đầu tiên của một vấn đề.

• Bôi trơn: Đảm bảo rằng tất cả các vòng bi và các bộ phận chuyển động được bôi trơn đúng cách theo các khuyến nghị của nhà sản xuất. Biện pháp bôi trơn quá mức có thể gây tổn hại như thiếu nước.

• Giám sát hiệu suất: Giữ một bản ghi các số liệu chính như tốc độ dòng chảy, áp suất và nhiệt độ . Một sự thay đổi trong các bài đọc này có thể chỉ ra một vấn đề cơ bản.

• Kiểm tra con dấu và miếng đệm: Kiểm tra các con dấu và miếng đệm cho bất kỳ dấu hiệu hao mòn hoặc rò rỉ và thay thế chúng kịp thời để tránh mất chất lỏng và thiệt hại hệ thống.

• Sạch sẽ: Giữ cho máy bơm và khu vực xung quanh của nó sạch sẽ để ngăn chặn sự tích tụ của bụi bẩn và các mảnh vụn có thể vào máy bơm và gây ra guốc hoặc thiệt hại.

Mẹo cụ thể cho máy bơm ngang

Thiết kế của máy bơm ngang làm cho chúng tương đối đơn giản để duy trì.

• Căn chỉnh: Thường xuyên kiểm tra và điều chỉnh sự liên kết của máy bơm và động cơ. Xác định sai là một nguyên nhân phổ biến của rung động, hao mòn chịu lực sớm và lỗi dấu.

• Nền tảng và tấm đế: Đảm bảo tấm đế và nền của máy bơm được an toàn và mức độ. Chuyển động hoặc một nền tảng lỏng lẻo có thể dẫn đến sai lệch và rung động.

• NPSH: Hãy chú ý đến phía hút của máy bơm. MỘT Trình lọc bị tắc hoặc a Van đóng một phần có thể hạn chế dòng chảy và gây ra sự xâm thực, dẫn đến tiếng ồn và thiệt hại cho bánh công tác.

Mẹo cụ thể cho máy bơm thẳng đứng

Duy trì máy bơm thẳng đứng đưa ra những thách thức độc đáo do định hướng và vị trí của chúng.

• Trục vuông góc: Xác minh rằng trục hoàn toàn vuông góc. Bất kỳ chạy trốn hoặc sai lệch có thể gây ra rung động quá mức và thiệt hại cho vòng bi.

• Bôi trơn mang: Hãy chú ý đến hệ thống bôi trơn, đặc biệt là đối với máy bơm thẳng đứng được bôi trơn dầu. Động cơ phải hoàn toàn thẳng đứng để đảm bảo dầu bôi trơn đúng cách.

• Các thành phần ngập nước: Đối với máy bơm chìm hoặc giếng sâu, bảo trì phức tạp hơn vì máy bơm phải được rút ra khỏi nguồn chất lỏng. Điều này thường đòi hỏi thiết bị chuyên môn và chuyên môn.

• Nền tảng và vữa: Đảm bảo nền móng và vữa của máy bơm là vững chắc và an toàn. Một nền tảng vững chắc là rất quan trọng để giảm thiểu rung động và ngăn chặn thiệt hại cấu trúc cho máy bơm.
